Vorlagen-Helferlein

Diese kleine Anleitung soll dir helfen, eine gute Druckdatei zu erstellen. Es gibt nur ein paar Dinge zu beachten, die wir dir hier vorstellen möchten.

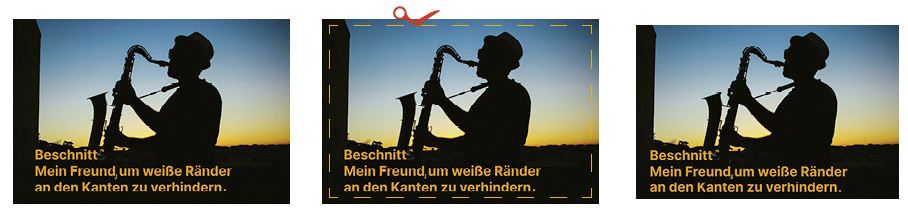

Wozu braucht man Beschnitt?

Als Beschnitt bezeichnet man die notwendige Formatzugabe, die über das eigentliche Endformat des Druckproduktes hinausgeht. Dabei sind 3 mm ringsum üblich. Da es im Schneideprozess zum Wandern des Papiers kommen kann, verhindert man dadurch, dass weiße Ränder an den Schnittkanten entstehen.

Wie lege ich den erforderlichen Beschnitt an?

Die Druckdatei muss immer inklusive Beschnitt ausgegeben werden. Das heißt, die Druckdaten müssen vom Format her um die erforderliche Beschnittzugabe größer sein als das beschnittene Endprodukt.
Ein Booklet zum Beispiel hat die Maße 121 x 120 mm (Breite x Höhe)
Die Druckdaten für dieses Booklet müssen jedoch größer als das eigentliche Endformat angeliefert werden
Die Beschnitt­zu­gabe beträgt 3 mm ringsum (= 3 mm am rechten Rand, 3 mm am linken Rand, 3 mm am oberen Rand und 3 mm am unteren Rand). Das bedeutet, die Druckdaten für dieses Beispiel müssen nicht das Format 121 x 120 mm sondern das vergrößerte Format 127 x 126 mm haben. Nach dem Druck wird die Drucksache auf das eigentliche Endformat beschnitten, das heißt, der Beschnitt wird abgeschnitten.

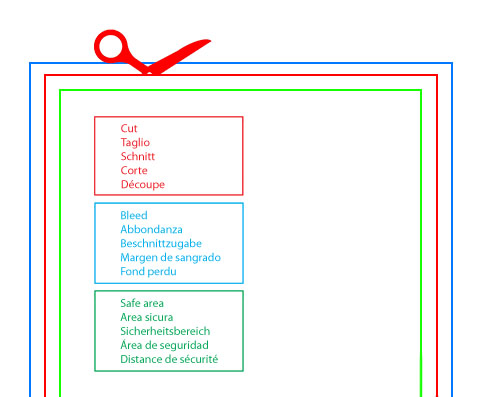

Auf Beschnitt achten

1. Die blaue Linie ist deine Grafik mit Beschnitt.
2. An der roten Linie wird geschnitten. Da deine Grafik 3 mm größer ist, gibt es keine weißen Ränder an den Schnittkanten.
3. Die grüne Linie ist der Sicherheitsabstand, damit Text oder Grafik-Elemente nicht zu dicht an der Schnittkante liegen.

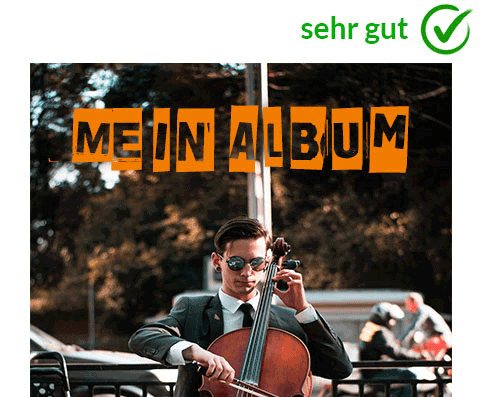

So ist dein Layout OK. Die Text- und Gestaltungselemente befinden sich innerhalb der Abgrenzungen und liegen im SICHERHEITSBEREICH. Gut gemacht!

Beschnitt in der Druckdatei mit ausgeben

Gib darauf Acht, wenn du die Grafik speicherst, dass du auch den SCHNITTBEREICH mitspeicherst: bitte schneide ihn nicht mit der Software ab.

Die hellblaue Fläche stellt den Beschnittbereich dar. Obwohl der Beschnitt im Dokument angelegt wurde, wurde bei der PDF-Erstellung der Anschnittsbereich nicht aktiviert und fehlt somit im PDF.

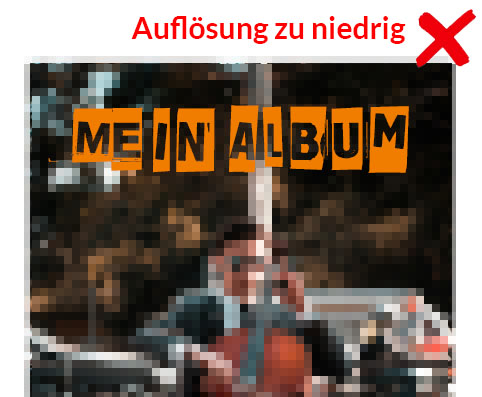

Auflösung zu niedrig

Achte darauf, wenn du dein Bild erstellst und speicherst. Das Bild sollte eine Auflösung von 300 DPI haben. Ansonsten besteht die Gefahr dass es im Druck pixelig erscheint, wie im linken Bild dargestellt.

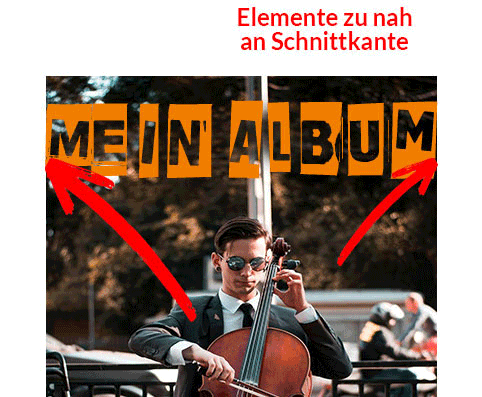

Elemente liegen nicht im Sicherheitsbereich

Deine Text- und Gestaltungselemente liegen zu dicht an der Schnittkante und die Gefahr besteht, dass die Elemente angeschnitten werden. Wenn du ca. 5 mm Abstand zur Schnittkante hältst, liegen deine Elemente im sogenannten Sicherheitsbereich.

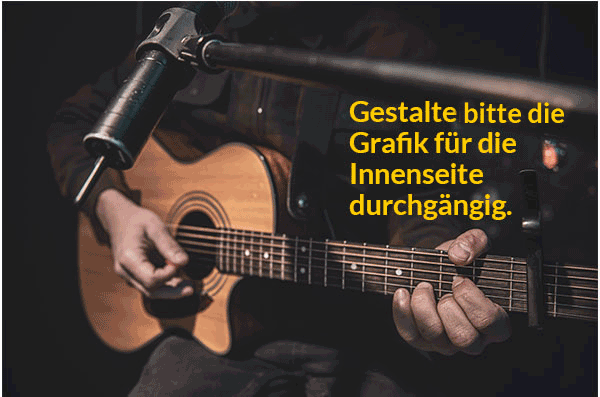

Der Innensteg der Verpackung

Bei einer Verpackung aus Karton, wie z.B. einem DigiPac oder DigiFile, befindet sich auf der Innenseite ein Innensteg. Die Grafik sollte durchgängig gestaltet sein, ohne den Steg auszusparen.

Wenn für die linke und rechte Seite unterschiedliche Fotos oder Grafiken verwendet werden, sollten diese jeweils bis zur Mitte des Innenstegs reichen.
